Bộ Clamp Inox Vi Sinh Là Gì? Cấu Tạo, Phân Loại Và Ứng Dụng
Bộ clamp inox vi sinh là phụ kiện kết nối được sử dụng phổ biến trong các hệ thống đường ống inox thuộc ngành thực phẩm, đồ uống, dược phẩm, mỹ phẩm và công nghiệp chế biến. Với thiết kế có thể tháo lắp thuận tiện, bộ clamp giúp kết nối các đoạn ống, van, máy bơm và thiết bị, đồng thời hỗ trợ quá trình vệ sinh, kiểm tra và bảo trì hệ thống. Tuy nhiên, để lựa chọn đúng bộ clamp inox vi sinh, người dùng cần quan tâm đến nhiều yếu tố như vật liệu inox 304 hoặc 316L, kích thước đầu nối, tiêu chuẩn kết nối, loại gioăng và điều kiện vận hành thực tế. Trong bài viết dưới đây, Hải Nam Pumps sẽ giúp bạn tìm hiểu chi tiết cấu tạo, phân loại, ứng dụng và cách chọn bộ clamp inox vi sinh phù hợp với nhu cầu sử dụng.
1. Bộ clamp inox vi sinh là gì?
Bộ clamp inox vi sinh là cụm phụ kiện dùng để kết nối nhanh hai đầu nối tương thích trong hệ thống đường ống. Một bộ hoàn chỉnh thường gồm cùm clamp, gioăng làm kín và hai đầu nối clamp được lắp ở hai phía của vị trí kết nối.
Khác với phương pháp kết nối bằng ren hoặc mặt bích bắt bu lông, kết nối clamp sử dụng cùm kẹp để giữ hai đầu nối áp sát vào gioăng. Khi lắp đúng kỹ thuật, cụm kết nối tạo ra mối nối kín, có thể tháo rời khi cần vệ sinh hoặc thay thế phụ kiện.
Bộ clamp inox vi sinh thường được lựa chọn cho các hệ thống yêu cầu bề mặt tiếp xúc phù hợp vệ sinh, hạn chế khe hở không mong muốn và thuận tiện khi bảo trì.
Đặc điểm của bộ clamp inox vi sinh
- Kết nối nhanh: Thuận tiện khi tháo lắp đường ống hoặc thiết bị có đầu nối tương thích.
- Hỗ trợ vệ sinh: Có thể tháo rời để kiểm tra và làm sạch các bề mặt tiếp xúc.
- Vật liệu đa dạng: Phổ biến với inox 304 và inox 316L tùy môi trường sử dụng.
- Nhiều lựa chọn gioăng: Có thể sử dụng silicone, EPDM, PTFE hoặc vật liệu phù hợp khác.
- Ứng dụng linh hoạt: Dùng trong hệ thống đường ống, bồn chứa, van và máy bơm có kết nối clamp tương thích.
2. Bộ clamp inox vi sinh gồm những bộ phận nào?

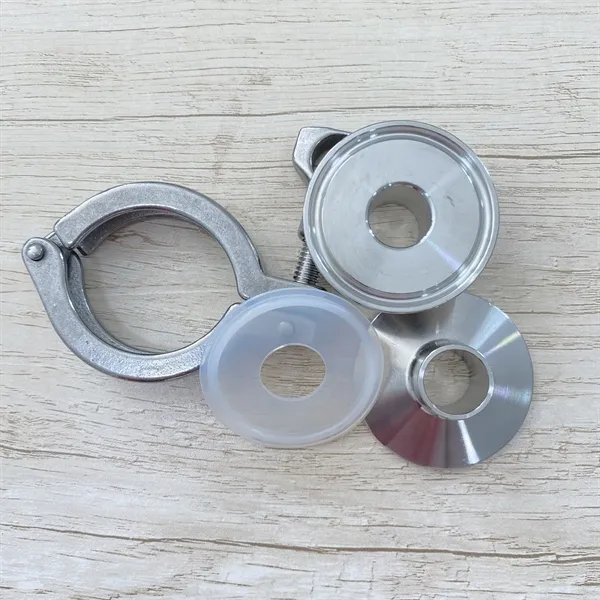

Một bộ clamp inox vi sinh hoàn chỉnh thường bao gồm cùm clamp, gioăng làm kín và hai đầu nối clamp. Tùy nhà cung cấp, sản phẩm có thể được bán theo bộ hoặc từng chi tiết riêng lẻ.
2.1. Cùm clamp inox vi sinh
Cùm clamp là bộ phận có chức năng kẹp và giữ hai đầu nối ở vị trí tiếp xúc với gioăng. Khi được lắp và siết đúng cách, cùm tạo lực kẹp cần thiết để duy trì độ kín của mối nối trong điều kiện vận hành cho phép.
Các loại cùm clamp có thể khác nhau về thiết kế chốt, cơ cấu siết, kích thước và tiêu chuẩn tương thích.
Một số dạng phổ biến gồm:
- Cùm clamp có chốt đóng mở nhanh.
- Cùm clamp sử dụng cơ cấu siết bằng đai ốc.
- Cùm clamp hai chốt hoặc thiết kế tăng khả năng giữ, tùy dòng sản phẩm.
2.2. Gioăng clamp vi sinh
Gioăng clamp là chi tiết làm kín nằm giữa hai đầu nối. Đây là bộ phận quan trọng vì ảnh hưởng trực tiếp đến khả năng hạn chế rò rỉ và mức độ tương thích với môi chất.
Một số vật liệu gioăng thường gặp gồm:
Gioăng silicone
Silicone có tính linh hoạt tốt và được sử dụng trong nhiều ứng dụng thực phẩm, đồ uống khi đúng cấp vật liệu và đáp ứng yêu cầu nhiệt độ, vệ sinh của hệ thống. Cần kiểm tra khả năng tương thích với dầu mỡ, hóa chất và điều kiện làm việc cụ thể.
Gioăng EPDM
EPDM thường được sử dụng với nước, hơi nước và một số dung dịch phù hợp. Khả năng chịu hóa chất phụ thuộc vào loại môi chất, nồng độ và nhiệt độ vận hành. EPDM không phù hợp với mọi loại dầu và dung môi.
Gioăng PTFE
PTFE có khả năng kháng hóa chất rộng và thường được lựa chọn trong các ứng dụng cần tính tương thích hóa học. Tuy nhiên, đặc tính biến dạng, khả năng làm kín và yêu cầu lắp đặt của gioăng PTFE cần được xem xét theo thiết kế cụ thể.
Khi lựa chọn gioăng clamp vi sinh, cần kiểm tra các yếu tố sau:
- Loại chất lỏng hoặc hóa chất tiếp xúc.
- Nhiệt độ làm việc và nhiệt độ vệ sinh.
- Áp suất vận hành.
- Yêu cầu tiếp xúc thực phẩm hoặc dược phẩm.
- Khả năng tương thích với tiêu chuẩn đầu nối và điều kiện làm kín.
2.3. Hai đầu nối clamp inox vi sinh
Hai đầu nối clamp được lắp ở hai phía của vị trí cần kết nối. Chúng có bề mặt tiếp xúc được thiết kế để ghép với gioăng và cùm clamp tương ứng.
Các đầu nối này có thể được tích hợp trên đường ống, van, bồn chứa, máy bơm hoặc các thiết bị công nghiệp.
Khi kiểm tra đầu nối, cần chú ý:
- Đường kính và kích thước thực tế.
- Tiêu chuẩn kết nối đang sử dụng.
- Hình dạng bề mặt tiếp xúc với gioăng.
- Vật liệu inox và yêu cầu hoàn thiện bề mặt.
- Khả năng tương thích với cùm clamp và gioăng hiện có.
Hai đầu nối có kích thước danh nghĩa tương tự chưa chắc lắp được với nhau nếu khác tiêu chuẩn hoặc biên dạng kết nối.
3. Các loại bộ clamp inox vi sinh phổ biến hiện nay
Bộ clamp inox vi sinh có thể được phân loại theo vật liệu, kích thước, tiêu chuẩn kết nối và loại gioăng. Việc phân loại đúng giúp người dùng lựa chọn sản phẩm phù hợp với thiết bị hiện có, hạn chế tình trạng lắp không khớp hoặc rò rỉ trong quá trình vận hành.
3.1. Bộ clamp inox 304
Inox 304 là vật liệu thép không gỉ được sử dụng rộng rãi trong các hệ thống đường ống và thiết bị công nghiệp.
Một số đặc điểm của bộ clamp inox 304:
- Khả năng chống ăn mòn phù hợp với nhiều môi trường thông dụng.
- Thường được sử dụng trong hệ thống nước và một số dây chuyền thực phẩm, đồ uống.
- Có nhiều lựa chọn kích thước và kiểu kết nối trên thị trường.
- Phù hợp khi môi chất và điều kiện vận hành không đòi hỏi khả năng chống ăn mòn cao hơn.
Bộ clamp inox 304 có thể là lựa chọn hợp lý cho hệ thống có môi trường làm việc phù hợp, không tiếp xúc thường xuyên với các tác nhân gây ăn mòn mạnh.
3.2. Bộ clamp inox 316L
Inox 316L là thép không gỉ có hàm lượng carbon thấp và chứa molybdenum, giúp cải thiện khả năng chống ăn mòn trong nhiều môi trường so với inox 304.
Bộ clamp inox 316L thường được cân nhắc khi hệ thống có yêu cầu cao hơn về khả năng chống ăn mòn hoặc điều kiện vận hành khắt khe.
Đặc điểm đáng chú ý:
- Khả năng chống ăn mòn tốt hơn inox 304 trong nhiều môi trường chứa chloride.
- Có thể phù hợp với một số ứng dụng thực phẩm, đồ uống, dược phẩm và hóa chất khi đáp ứng các yêu cầu kỹ thuật liên quan.
- Thường được lựa chọn cho các hệ thống cần kiểm soát vật liệu và điều kiện vệ sinh chặt chẽ.
3.3. So sánh bộ clamp inox 304 và inox 316L
Nên chọn loại nào? Nếu hệ thống vận hành trong môi trường thông dụng và inox 304 đáp ứng yêu cầu kỹ thuật, đây có thể là phương án kinh tế. Với môi trường có nguy cơ ăn mòn cao hơn, nên đánh giá inox 316L và xác nhận khả năng tương thích trước khi mua.
| Tiêu chí | Inox 304 | Inox 316L |
| Khả năng chống ăn mòn | Phù hợp nhiều môi trường thông dụng | Tốt hơn trong nhiều môi trường ăn mòn nhất định |
| Thành phần đặc trưng | Không bổ sung molybdenum như 316L | Có molybdenum, carbon thấp |
| Ứng dụng | Nước, thiết bị công nghiệp và ứng dụng thực phẩm phù hợp | Ứng dụng yêu cầu khả năng chống ăn mòn cao hơn |
| Chi phí | Thường kinh tế hơn | Thường cao hơn |
| Tiêu chí lựa chọn | Môi chất, nhiệt độ và điều kiện sử dụng | Mức độ ăn mòn, yêu cầu vật liệu và điều kiện vận hành |
3.4. Phân loại theo kích thước và tiêu chuẩn kết nối
Kích thước là yếu tố quan trọng khi lựa chọn bộ clamp inox vi sinh. Trên thị trường có nhiều dòng sản phẩm theo các hệ tiêu chuẩn khác nhau, chẳng hạn ISO, DIN và các tiêu chuẩn clamp chuyên biệt.
Khi xác định kích thước, cần kiểm tra:
- Đường kính ngoài của đầu nối.
- Kích thước và biên dạng bề mặt làm kín.
- Tiêu chuẩn kết nối của thiết bị hiện có.
- Kích thước cùm clamp và gioăng tương ứng.
- Khả năng lắp ghép giữa các bộ phận.
Không nên chỉ dựa vào kích thước danh nghĩa của đường ống để đặt mua. Nếu không có bản vẽ hoặc mã sản phẩm, người mua nên cung cấp hình ảnh và số đo thực tế để nhà cung cấp đối chiếu.
3.5. Phân loại theo vật liệu gioăng
Ngoài vật liệu inox, gioăng cũng quyết định khả năng sử dụng của bộ clamp trong từng ứng dụng.
- Silicone: Thường được cân nhắc cho các ứng dụng thực phẩm phù hợp và hệ thống có yêu cầu vệ sinh.
- EPDM: Phù hợp với nước, hơi nước và một số dung dịch tương thích.
- PTFE: Thường được lựa chọn khi cần khả năng kháng hóa chất rộng.
Việc chọn gioăng cần căn cứ vào môi chất, nhiệt độ, áp suất, chu kỳ vệ sinh và yêu cầu chứng nhận. Không nên thay gioăng bằng loại có kích thước gần giống nhưng không đúng thiết kế hoặc không tương thích với ứng dụng.
5. Ưu điểm và hạn chế của bộ clamp inox vi sinh
5.1. Ưu điểm
Lắp đặt và tháo rời thuận tiện
Cơ cấu cùm kẹp giúp việc tháo lắp tại các vị trí kết nối nhanh hơn so với nhiều phương pháp nối cố định. Điều này hữu ích khi hệ thống cần kiểm tra hoặc thay đổi cấu hình.
Hỗ trợ vệ sinh và bảo trì
Người vận hành có thể tháo mối nối để kiểm tra gioăng và bề mặt tiếp xúc. Đây là lợi thế đối với các hệ thống cần vệ sinh định kỳ.
Nhiều lựa chọn vật liệu
Các dòng clamp inox 304, 316L cùng nhiều loại gioăng giúp người dùng lựa chọn theo điều kiện sử dụng.
Phù hợp với hệ thống thiết kế đồng bộ
Khi đầu nối, cùm clamp và gioăng tương thích, bộ kết nối giúp quá trình lắp đặt và thay thế phụ kiện thuận tiện hơn.
5.2. Hạn chế cần lưu ý
Bên cạnh những ưu điểm, bộ clamp inox vi sinh cũng có một số điểm cần quan tâm:
- Không thể lắp lẫn tùy ý giữa các tiêu chuẩn kết nối khác nhau.
- Gioăng có thể lão hóa, biến dạng hoặc hư hỏng sau thời gian sử dụng.
- Mối nối có thể rò rỉ nếu lắp lệch, sử dụng sai gioăng hoặc siết không đúng cách.
- Khả năng chịu áp suất và nhiệt độ phụ thuộc vào thiết kế của toàn bộ cụm kết nối.
- Không phải mọi loại clamp inox đều đáp ứng yêu cầu vệ sinh hoặc vô trùng của mọi ngành công nghiệp.
Để vận hành an toàn, cần tuân thủ thông số kỹ thuật của nhà sản xuất và kiểm tra định kỳ theo điều kiện làm việc thực tế.
6. Câu hỏi thường gặp về bộ clamp inox vi sinh
6.1. Bộ clamp inox vi sinh gồm những gì?
Một bộ clamp inox vi sinh thông thường gồm cùm clamp, gioăng làm kín và hai đầu nối clamp tương thích. Tuy nhiên, quy cách cung cấp có thể khác nhau giữa các nhà bán hàng, vì vậy cần xác nhận rõ sản phẩm được bán theo bộ hay theo từng chi tiết.
6.2. Nên chọn bộ clamp inox 304 hay 316L?
Inox 304 thường phù hợp với nhiều môi trường thông dụng khi đáp ứng yêu cầu kỹ thuật. Inox 316L nên được cân nhắc khi cần khả năng chống ăn mòn tốt hơn trong những môi trường nhất định. Lựa chọn cuối cùng cần căn cứ vào môi chất, nhiệt độ và điều kiện vận hành thực tế.
6.3. Gioăng clamp vi sinh có những loại nào?
Các vật liệu thường gặp gồm silicone, EPDM và PTFE. Mỗi loại có đặc tính khác nhau về khả năng làm kín, chịu nhiệt và tương thích hóa chất. Cần chọn theo điều kiện sử dụng và yêu cầu vệ sinh của hệ thống.
6.4. Làm sao xác định kích thước bộ clamp inox vi sinh?
Nên kiểm tra tiêu chuẩn đầu nối, đường kính và kích thước bề mặt làm kín. Nếu không có bản vẽ hoặc mã sản phẩm, hãy cung cấp hình ảnh cùng các số đo thực tế để nhà cung cấp đối chiếu.
6.5. Bộ clamp inox vi sinh có dùng được cho đường ống thực phẩm không?
Có thể sử dụng nếu bộ kết nối được thiết kế phù hợp với ứng dụng thực phẩm và đáp ứng yêu cầu về vật liệu, gioăng, bề mặt tiếp xúc và vệ sinh của hệ thống. Không nên mặc định mọi sản phẩm được gọi là clamp inox vi sinh đều đáp ứng mọi tiêu chuẩn thực phẩm.
6.6. Khi nào cần thay gioăng clamp vi sinh?
Cần kiểm tra gioăng định kỳ và thay thế khi bị nứt, rách, biến dạng, lão hóa, không còn làm kín tốt hoặc không đáp ứng điều kiện vận hành. Tần suất thay thế phụ thuộc vào môi chất, nhiệt độ, chu kỳ vệ sinh và khuyến nghị của nhà sản xuất.
7. Mua bộ clamp inox vi sinh ở đâu?
Nếu bạn đang tìm bộ clamp inox vi sinh cho hệ thống đường ống thực phẩm, đồ uống hoặc dây chuyền sản xuất công nghiệp, việc xác định đúng vật liệu, kích thước và tiêu chuẩn kết nối sẽ giúp hạn chế tình trạng mua sai phụ kiện.
Hải Nam Pumps hỗ trợ tư vấn lựa chọn phụ kiện inox vi sinh theo nhu cầu sử dụng, bao gồm các thông tin cần đối chiếu như:
- Vật liệu inox 304 hoặc 316L.
- Kích thước và tiêu chuẩn kết nối clamp.
- Loại gioăng phù hợp với môi chất.
- Khả năng tương thích với đường ống, van và máy bơm.
- Thông số kỹ thuật và chứng từ theo yêu cầu ứng dụng.
Để được tư vấn chính xác, khách hàng nên chuẩn bị mã sản phẩm, hình ảnh đầu nối, kích thước thực tế và thông tin về môi chất đang sử dụng.
