Bơm Màng Husky: Cấu Tạo, Nguyên Lý, Model & Ứng Dụng

Bơm màng Husky là dòng bơm màng khí nén được sử dụng rộng rãi trong các ngành hóa chất, sơn, mực in, thực phẩm, xử lý nước, gốm sứ và nhiều ứng dụng công nghiệp khác. Với thiết kế sử dụng khí nén để tạo chuyển động cho màng bơm, Husky có khả năng xử lý nhiều loại chất lỏng, kể cả chất lỏng có độ nhớt cao hoặc chứa hạt rắn. Trong bài viết này, chúng ta sẽ tìm hiểu cấu tạo, nguyên lý hoạt động, các model bơm màng Husky phổ biến, ứng dụng và cách lựa chọn bơm phù hợp.

1. Bơm màng Husky là gì?

Bơm màng Husky là loại bơm thể tích sử dụng khí nén để điều khiển hai màng bơm hoạt động luân phiên. Khi khí nén tác động lên màng, thể tích trong buồng bơm thay đổi, tạo ra quá trình hút – đẩy chất lỏng thông qua hệ thống bi và đế van.

Một số đặc điểm nổi bật:

• Vận hành bằng khí nén.
• Không cần động cơ điện trực tiếp.
• Có khả năng tự mồi.
• Có thể chạy khô trong nhiều điều kiện vận hành.
• Phù hợp với chất lỏng có độ nhớt cao.
• Có thể bơm chất lỏng chứa hạt rắn.
• Dễ điều chỉnh lưu lượng thông qua áp suất và lưu lượng khí.

2. Cấu tạo bơm màng Husky

Một chiếc bơm màng khí nén Husky cơ bản gồm các bộ phận chính:

2.1. Thân bơm

Thân bơm chứa các buồng chất lỏng và bảo vệ các bộ phận bên trong.

Tùy model và ứng dụng, thân bơm có thể được sản xuất từ:

• Nhôm.
• Inox.
• Polypropylene (PP).
• Các vật liệu chuyên dụng khác.

Việc lựa chọn vật liệu thân bơm phụ thuộc chủ yếu vào tính chất hóa học của chất lỏng cần bơm.

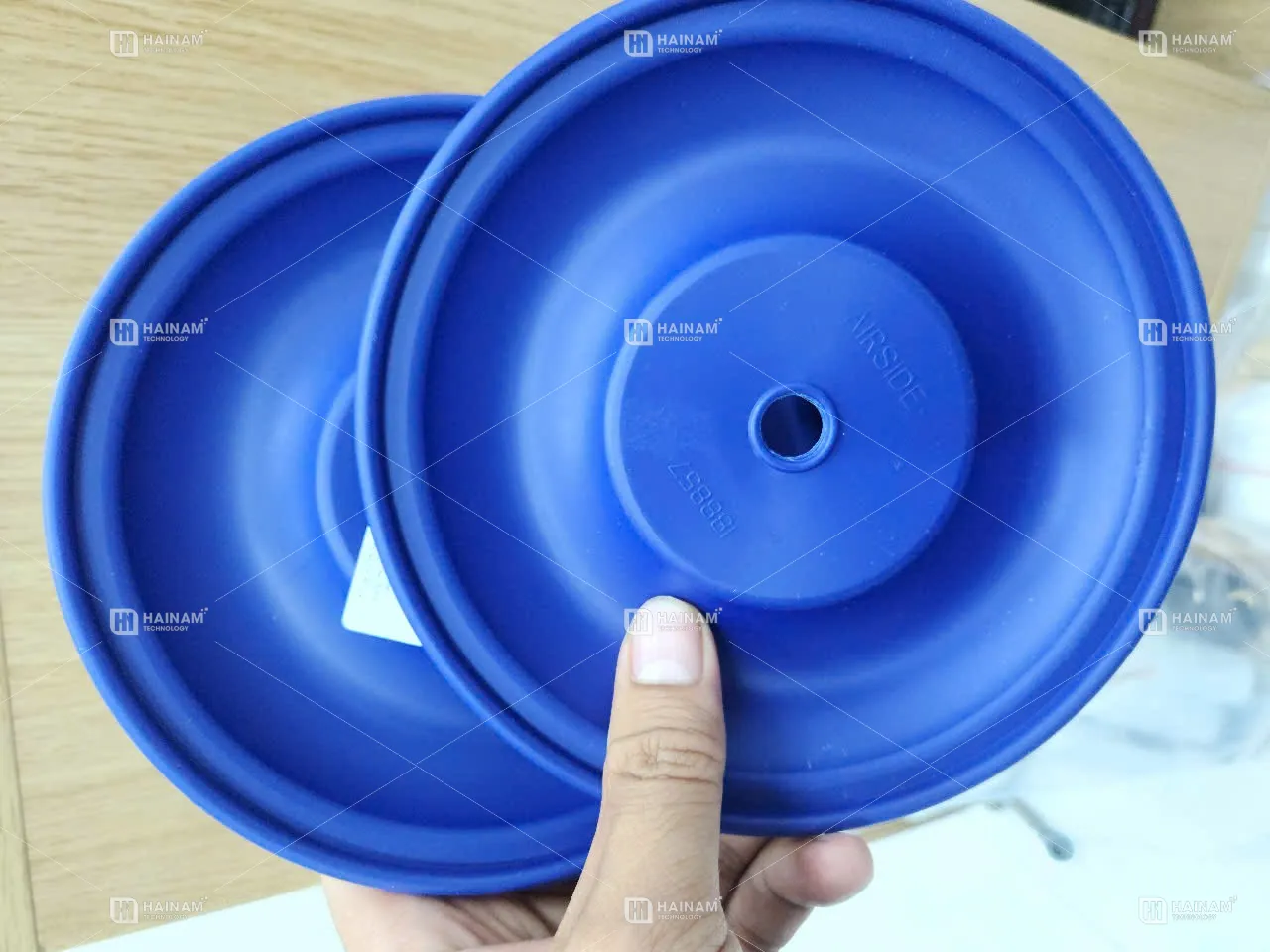

2.2. Màng bơm

Màng là bộ phận trực tiếp tạo ra sự thay đổi thể tích trong buồng bơm.

Các vật liệu màng thường gặp:

• PTFE.
• Santoprene.
• EPDM.
• Buna-N.
• Các vật liệu đàn hồi chuyên dụng.

Chọn đúng vật liệu màng giúp tăng tuổi thọ và đảm bảo khả năng tương thích với chất lỏng.

2.3. Van khí

Van khí có nhiệm vụ phân phối khí nén sang hai phía của màng.

Van khí giúp hai màng chuyển động luân phiên, tạo nên chu trình hút và đẩy liên tục.

2.4. Bi và đế bi

Bi và đế van kiểm soát hướng dòng chất lỏng.

2.5. Cổng hút và cổng xả

Bơm được thiết kế với cổng hút và cổng xả để kết nối với hệ thống đường ống.

Kích thước cổng ảnh hưởng trực tiếp đến khả năng cấp liệu và lưu lượng của hệ thống.

3. Nguyên lý hoạt động của bơm màng Husky

Nguyên lý hoạt động của bơm màng Husky có thể hiểu đơn giản theo chu trình:

Khí nén → van khí → màng bơm → tạo chân không/áp suất → hút và đẩy chất lỏng

3.1. Chu trình hút

Khi khí nén tác động vào một phía của màng:

1. Màng dịch chuyển.
2. Thể tích buồng bơm tăng.
3. Áp suất trong buồng giảm.
4. Van hút mở.
5. Chất lỏng được hút vào buồng bơm.

3.2. Chu trình đẩy

Khi màng di chuyển theo chiều ngược lại:

1. Thể tích buồng bơm giảm.
2. Áp suất tăng.
3. Van hút đóng.
4. Van xả mở.
5. Chất lỏng được đẩy ra đường ống.

Hai màng hoạt động luân phiên nên quá trình hút – đẩy diễn ra liên tục.

4. Các model bơm màng Husky phổ biến

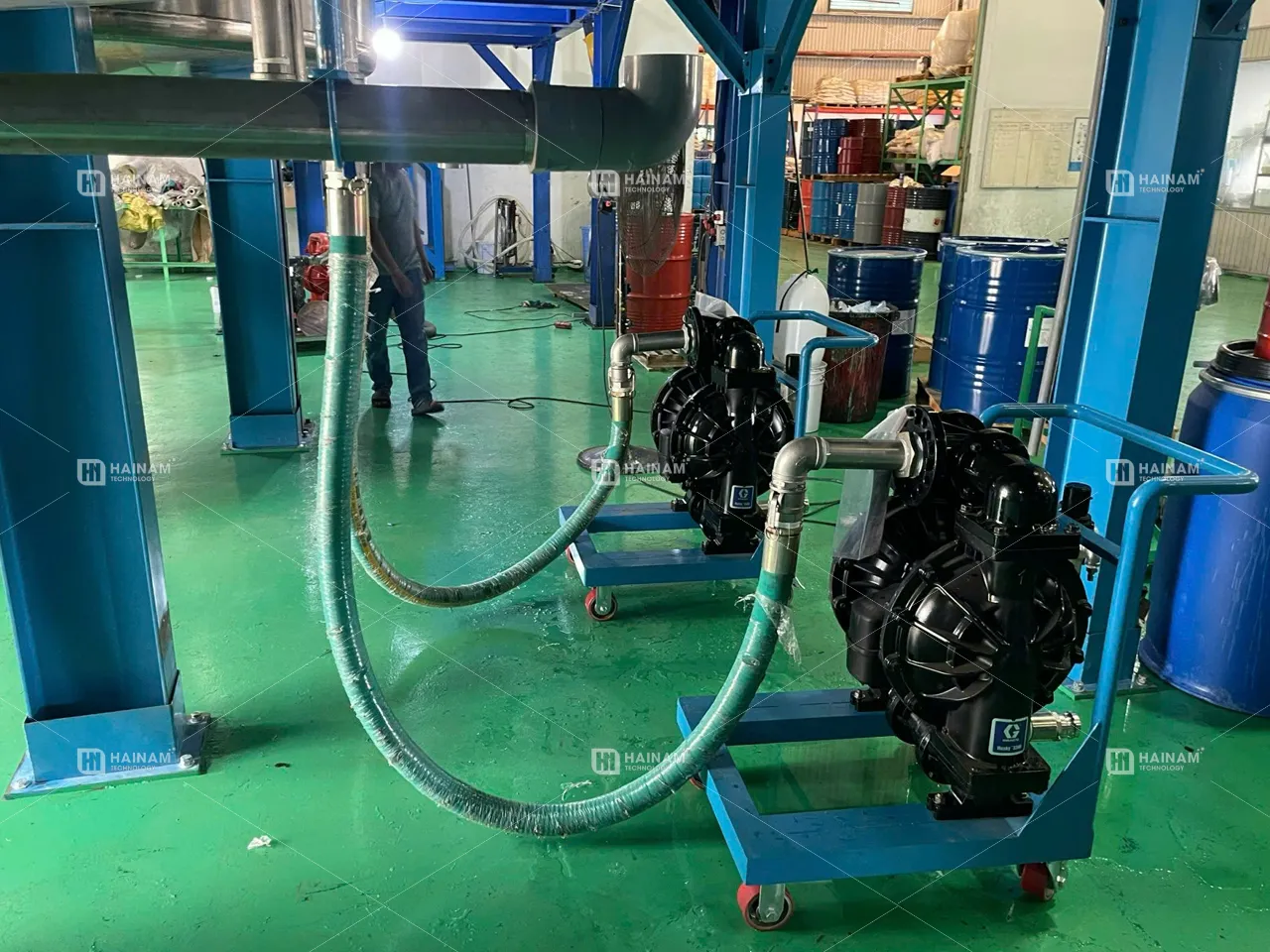

4.1. Bơm màng Husky 1050

Husky 1050 là dòng bơm màng kích thước lớn, phù hợp với các ứng dụng yêu cầu lưu lượng cao hơn.

Ứng dụng phổ biến:

• Hóa chất.
• Sơn.
• Mực in.
• Xử lý nước.
• Gốm sứ.
• Chất lỏng có độ nhớt cao.

Husky 1050 có nhiều cấu hình vật liệu khác nhau, cho phép lựa chọn theo loại chất lỏng.

4.2. Bơm màng Husky 1040

Husky 1040 có thiết kế nhỏ gọn hơn, phù hợp với các hệ thống yêu cầu lưu lượng vừa và nhỏ.

Một số ứng dụng:

• Bơm hóa chất.
• Bơm dung môi.
• Sơn và mực.
• Chất lỏng công nghiệp.
• Cấp liệu cho máy móc.

Đây cũng là một trong những model được lựa chọn nhiều cho các hệ thống bơm công nghiệp cần thiết kế nhỏ gọn.

4.3. Husky 716

Husky 716 phù hợp với các ứng dụng cần lưu lượng và công suất bơm ở mức trung bình.

Có thể sử dụng trong:

• Công nghiệp hóa chất.
• Sơn.
• Mực in.
• Xử lý chất lỏng công nghiệp.
• Bùn và chất lỏng có hạt.

4.4. Husky 515

Husky 515 là dòng bơm nhỏ gọn, phù hợp với các ứng dụng có yêu cầu lưu lượng không quá lớn.

Ưu điểm:

• Kích thước nhỏ.
• Dễ lắp đặt.
• Dễ bảo trì.
• Phù hợp nhiều hệ thống cấp liệu.

4.5. Husky 307

Husky 307 được sử dụng cho các ứng dụng yêu cầu lưu lượng nhỏ và thiết bị có kích thước gọn.

Phù hợp với:

• Bơm hóa chất.
• Cấp liệu.
• Bơm dung môi.
• Các hệ thống thiết bị nhỏ.

5. So sánh các model bơm màng Husky

Lưu ý: Thông số thực tế phụ thuộc vào cấu hình cụ thể, vật liệu, áp suất khí, áp suất đầu xả và điều kiện vận hành.

6. Lựa chọn vật liệu bơm màng Husky

Đây là yếu tố rất quan trọng khi lựa chọn bơm.

Thân bơm nhôm

Phù hợp với nhiều ứng dụng công nghiệp thông thường.

Ưu điểm:

• Nhẹ.
• Độ bền tốt.
• Chi phí hợp lý.

Thân bơm inox

Thường được lựa chọn khi yêu cầu cao hơn về khả năng chống ăn mòn và vệ sinh.

Ứng dụng:

• Thực phẩm.
• Hóa chất.
• Dược phẩm.

Chất lỏng có tính ăn mòn phù hợp với inox.

Thân bơm PP

Có khả năng chống lại nhiều loại hóa chất.

Phù hợp với các ứng dụng xử lý hóa chất có tính ăn mòn mà vật liệu kim loại không phù hợp.

7. Lựa chọn màng bơm Husky

Màng PTFE

PTFE có khả năng chịu nhiều loại hóa chất và được sử dụng phổ biến trong các ứng dụng hóa chất.

Phù hợp với:

• Hóa chất.
• Dung môi.
• Chất lỏng có tính ăn mòn.

Màng Santoprene

Santoprene có khả năng chống mài mòn tốt và phù hợp với nhiều ứng dụng công nghiệp.

Màng EPDM

EPDM thường được sử dụng với một số nhóm chất lỏng phù hợp với đặc tính của vật liệu.

Màng Buna-N

Buna-N có khả năng tương thích với nhiều loại dầu và chất lỏng gốc hydrocarbon.

Quan trọng: Không nên lựa chọn màng chỉ dựa vào tên model. Cần kiểm tra khả năng tương thích hóa chất trước khi sử dụng.

8. Ứng dụng của bơm màng Husky

8.1. Ngành sơn và mực in

Bơm màng Husky được sử dụng để:

• Bơm sơn.
• Bơm mực.
• Cấp dung môi.

Cấp nguyên liệu cho hệ thống sản xuất.

8.2. Ngành hóa chất

Ứng dụng trong việc vận chuyển:

• Hóa chất.
• Axit/kiềm phù hợp vật liệu.
• Dung môi.
• Phụ gia.
• Chất lỏng ăn mòn.

8.3. Ngành thực phẩm

Một số cấu hình phù hợp có thể được sử dụng cho:

• Siro.
• Nước sốt.
• Dầu.
• Nguyên liệu dạng lỏng.

Tuy nhiên, cần lựa chọn đúng vật liệu và cấu hình đáp ứng yêu cầu vệ sinh của ứng dụng.

8.4. Xử lý nước

Bơm được sử dụng để vận chuyển:

• Hóa chất xử lý nước.
• Bùn.
• Chất lỏng chứa cặn.
• Dung dịch xử lý.

8.5. Ngành gốm sứ

Ứng dụng để bơm:

• Men gốm.
• Bùn gốm.
• Chất lỏng chứa hạt.

Khả năng xử lý chất lỏng có hạt là một trong những ưu điểm của bơm màng khí nén.

9. Ưu điểm và nhược điểm của bơm màng Husky

Ưu điểm

• Không cần động cơ điện trực tiếp.
• Có thể chạy bằng khí nén.
• Có khả năng tự mồi.
• Có thể chạy khô trong nhiều điều kiện.
• Bơm được chất lỏng có độ nhớt cao.
• Có thể xử lý chất lỏng chứa hạt.
• Điều chỉnh lưu lượng tương đối đơn giản.
• Có nhiều lựa chọn vật liệu.

Nhược điểm

• Cần nguồn khí nén.
• Tiêu thụ khí trong quá trình vận hành.
• Lưu lượng có dao động theo chu kỳ màng.
• Màng, bi và đế van là các bộ phận hao mòn.
• Cần bảo trì định kỳ.

10. Cách lựa chọn bơm màng Husky phù hợp

Để chọn đúng bơm, cần xác định ít nhất 5 yếu tố:

10.1. Lưu lượng

Xác định cần bơm bao nhiêu L/phút hoặc L/giờ.

10.2. Áp suất

Xác định áp suất đầu xả và chiều cao đẩy.

10.3. Tính chất chất lỏng

Cần biết:

• Độ nhớt.
• Nhiệt độ.
• Tính ăn mòn.
• Nồng độ hóa chất.
• Kích thước hạt rắn.

10.4. Vật liệu

Lựa chọn:

Thân bơm + màng + bi + đế van

phù hợp với chất lỏng.

10.5. Kích thước đường ống

Kiểm tra kích thước cổng hút/xả để đảm bảo hệ thống hoạt động ổn định.

11. Bơm màng Husky có chạy khô được không?

Có. Đây là một trong những ưu điểm của bơm màng khí nén.

Tuy nhiên, khả năng chạy khô không có nghĩa là nên để bơm chạy khô liên tục trong thời gian dài.

Khi vận hành thực tế cần:

• Kiểm soát nguồn khí.
• Theo dõi tốc độ chu kỳ.
• Đảm bảo hệ thống không bị nghẹt.
• Kiểm tra màng và các bộ phận hao mòn định kỳ.

12. Các lỗi thường gặp ở bơm màng Husky

Bơm không chạy

Nguyên nhân có thể do:

• Không đủ khí nén.
• Van khí gặp vấn đề.
• Đường khí bị tắc.
• Màng hoặc bộ phận bên trong bị hỏng.

Bơm chạy nhưng không lên chất lỏng

Kiểm tra:

• Đường hút.
• Van bi.
• Đế van.
• Màng bơm.
• Độ kín của hệ thống.

Lưu lượng yếu

Nguyên nhân thường gặp:

• Áp suất khí thấp.
• Đường hút quá nhỏ.
• Đường ống bị nghẹt.
• Bi hoặc đế van bị mòn.
• Chất lỏng có độ nhớt quá cao.

Bơm bị rò rỉ

Có thể do:

• Màng bị hỏng.
• Gioăng bị mòn.
• Bulong lắp ráp không đúng.
• Thân bơm hoặc kết nối bị hư hỏng.

13. Bảo dưỡng bơm màng Husky

Để bơm hoạt động ổn định, nên kiểm tra định kỳ:

• Màng bơm.
• Bi và đế bi.
• Gioăng.
• Van khí.
• Đường khí nén.
• Đường hút và xả.
• Các vị trí kết nối.

Khi thay thế phụ tùng, nên sử dụng đúng mã phụ tùng và đúng vật liệu theo model bơm.

14. Phụ tùng bơm màng Husky

Các phụ tùng thường cần thay thế gồm:

• Màng bơm Husky.
• Bi bơm Husky.
• Đế bi Husky.
• Gioăng.
• Van khí.
• Repair kit.
• Bộ phụ tùng bảo trì.

Việc sử dụng phụ tùng đúng model giúp đảm bảo khả năng làm kín và hiệu suất của bơm.

15. Bơm màng Husky giá bao nhiêu?

Giá bơm màng Husky phụ thuộc vào nhiều yếu tố:

• Vật liệu thân bơm.
• Vật liệu màng.
• Vật liệu bi.
• Vật liệu đế van.
• Kích thước cổng.
• Cấu hình cụ thể của bơm.

Vì vậy, không nên chỉ dựa vào model để xác định giá.

Bạn có thể cung cấp model bơm, loại chất lỏng, lưu lượng và áp suất cần thiết để được tư vấn cấu hình phù hợp.

16. Câu hỏi thường gặp về bơm màng Husky

Bơm màng Husky hoạt động bằng gì?

Bơm sử dụng khí nén để tạo chuyển động qua lại cho màng bơm.

Bơm Husky có chạy khô được không?

Có. Tuy nhiên cần kiểm soát điều kiện vận hành và không nên lạm dụng chế độ chạy khô kéo dài.

Bơm màng Husky dùng được cho hóa chất không?

Có, nhưng phải lựa chọn đúng thân bơm, màng, bi và đế van tương thích với hóa chất.

Husky 1040 và Husky 1050 khác nhau như thế nào?

Hai model khác nhau về kích thước và khả năng đáp ứng lưu lượng. Việc lựa chọn cần dựa trên yêu cầu thực tế của hệ thống.

Bơm màng Husky có dùng cho chất lỏng có hạt không?

Có. Đây là một trong những ứng dụng phổ biến của bơm màng khí nén, nhưng kích thước hạt và vật liệu tiếp xúc cần được kiểm tra.

Khi nào nên sử dụng màng PTFE?

PTFE thường được lựa chọn khi ứng dụng yêu cầu khả năng tương thích hóa chất cao. Cần kiểm tra bảng tương thích vật liệu trước khi lựa chọn.

17. Kết luận

Bơm màng Husky là giải pháp phù hợp cho nhiều ứng dụng công nghiệp nhờ thiết kế sử dụng khí nén, khả năng tự mồi và khả năng xử lý nhiều loại chất lỏng.

Để lựa chọn đúng bơm, cần quan tâm đến:

Model → Lưu lượng → Áp suất → Chất lỏng → Vật liệu thân bơm → Màng → Bi → Đế van.

Trong đó, không nên chọn bơm chỉ dựa vào lưu lượng hoặc model, mà cần xác định đầy đủ điều kiện vận hành để đảm bảo bơm hoạt động ổn định và có tuổi thọ cao.

Cần tư vấn bơm màng Husky?

Hãy cung cấp:

• Loại chất lỏng cần bơm
• Lưu lượng cần thiết
• Áp suất đầu xả
• Nhiệt độ chất lỏng
• Độ nhớt
• Kích thước đường ống

Từ đó có thể xác định model và cấu hình bơm màng Husky phù hợp nhất cho hệ thống.
